ÇOKAL BARAJI
Çokal Barajı, Tekirdağ ve Çanakkale (Gelibolu) sınırında, Kocadere üzerinde yer alan, bölgenin hem sulama hem de içme suyu ihtiyacını karşılayan stratejik bir tesistir.
Gövde Tipi: Toprak ve kaya gövde dolgu.
Gövde Yüksekliği: Akarsu yatağından 81,00 metre.
Göl Hacmi: Normal su kotunda 204 milyon m³ (hm³).
Göl Alanı: 10,10 km².
Genel Tasarım Komplesi
Çokal Baraj projesi için üretilen Hidromekanik Teçhizatlar Listesi
|
NO |
EQUIPMENT NAME / DESCRIPTION |
DIMENSION |
WEIGHT (ton) |
UNIT |
QNTY |
|
1 |

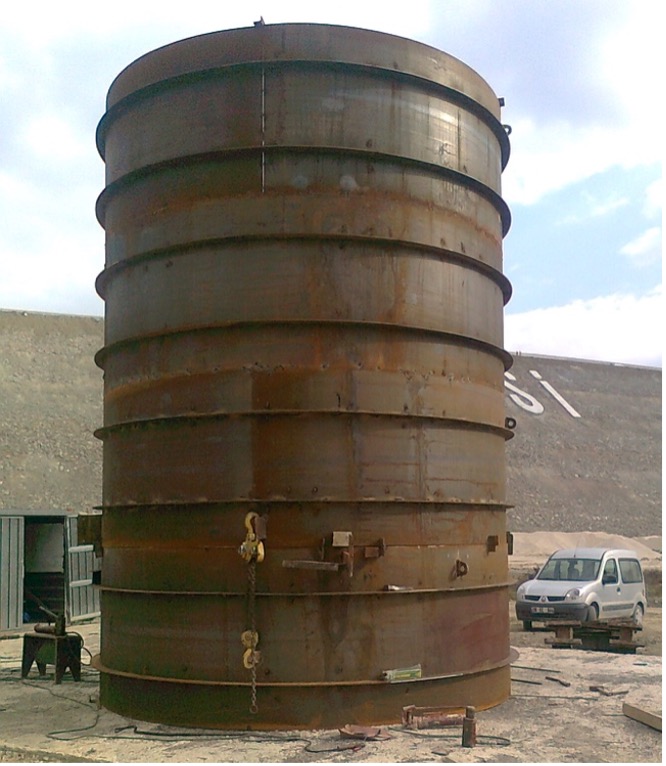

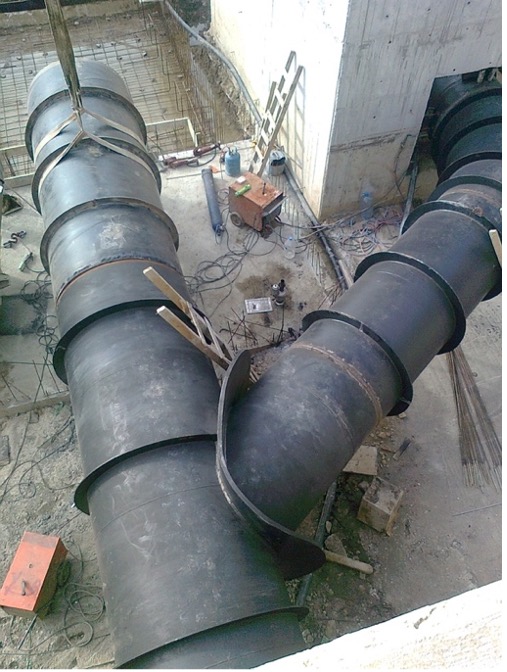

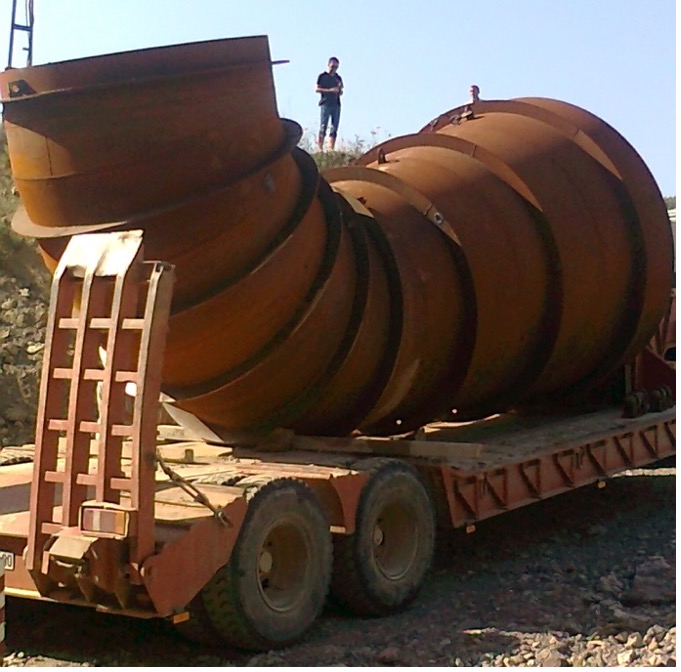

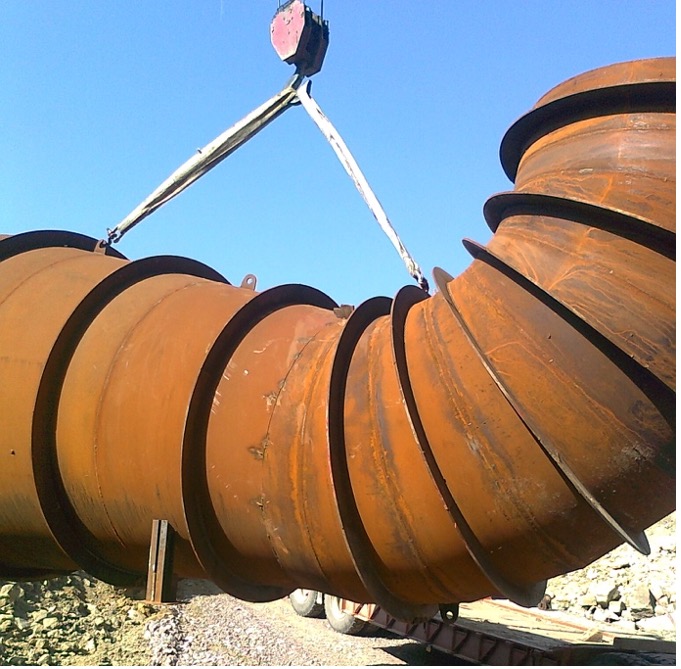

Su Alma Tranzisyonu ve Dirsek |
Ø2000/ Ø4000 |
11,50 |
Set |
1 |
|
2 |
Giriş Tranzisyonu
|
Ø3000/ Ø1800 |
15,00 |
Set |
1 |
|
3 |

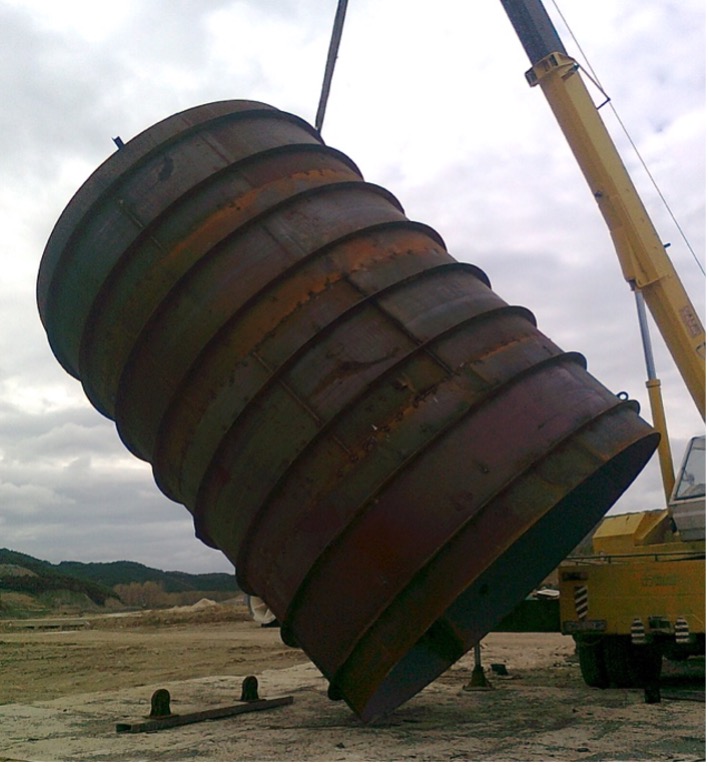

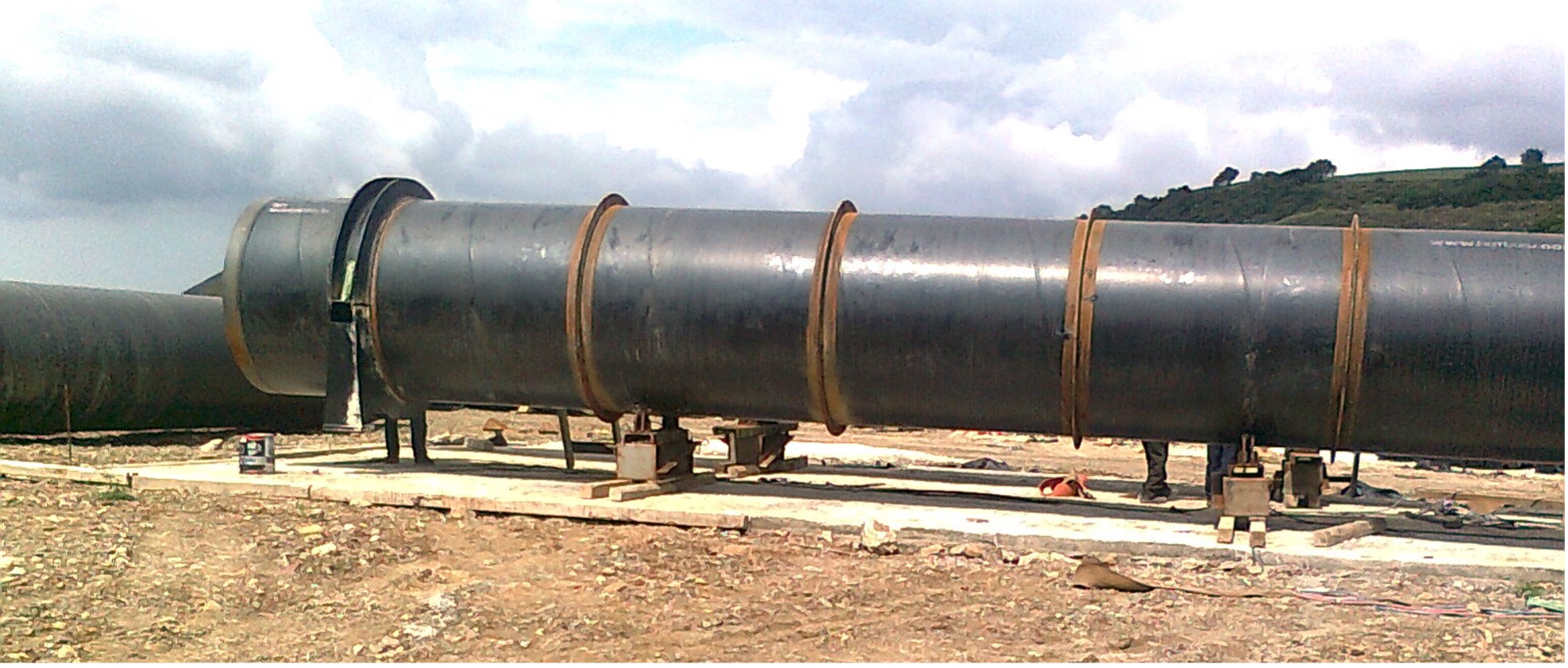

Cebri Boru ve Takviye Ringleri
|
Ø1700 |
128,00 |
Set |
1 |
|
4 |
Genleşme Contası
|
Ø1900 |
2,50 |
Set |
1 |
|
5 |
Cebri Boru Kayar Mesnetleri
|
Ø1800 |
20,60 |
Set |
19 |
|
TR |

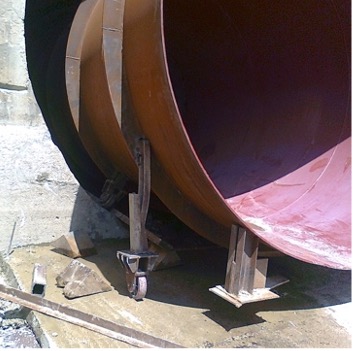

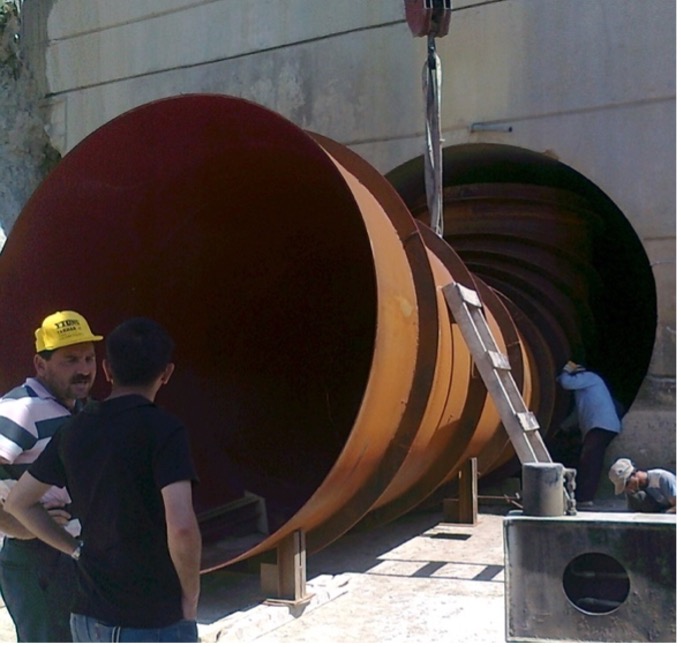

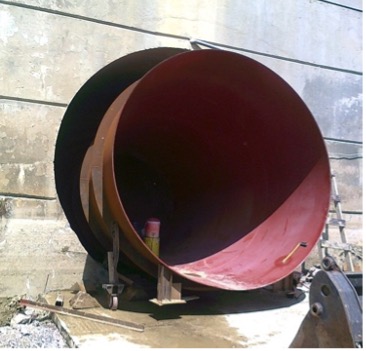

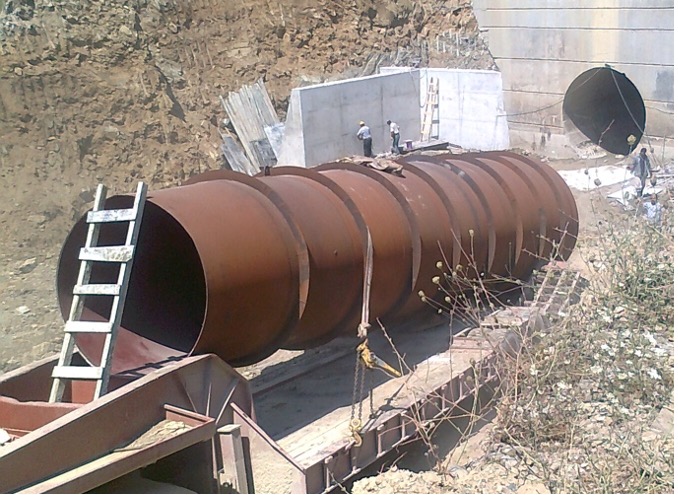

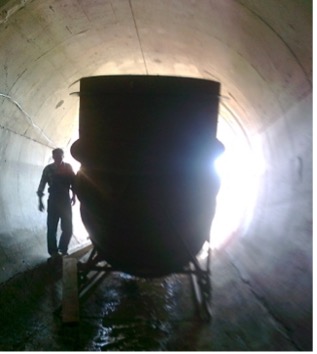

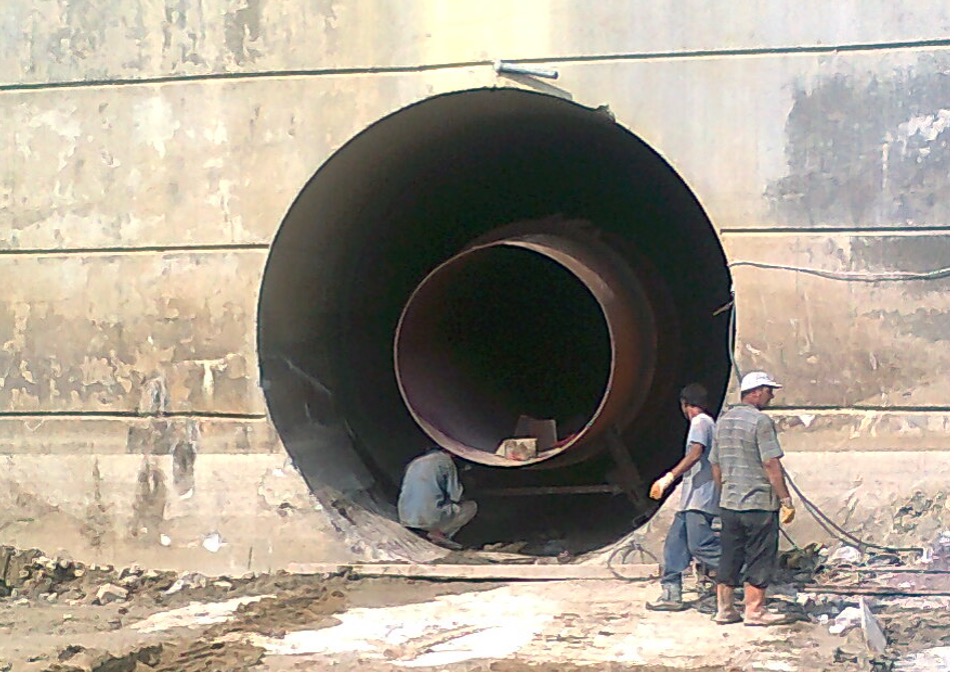

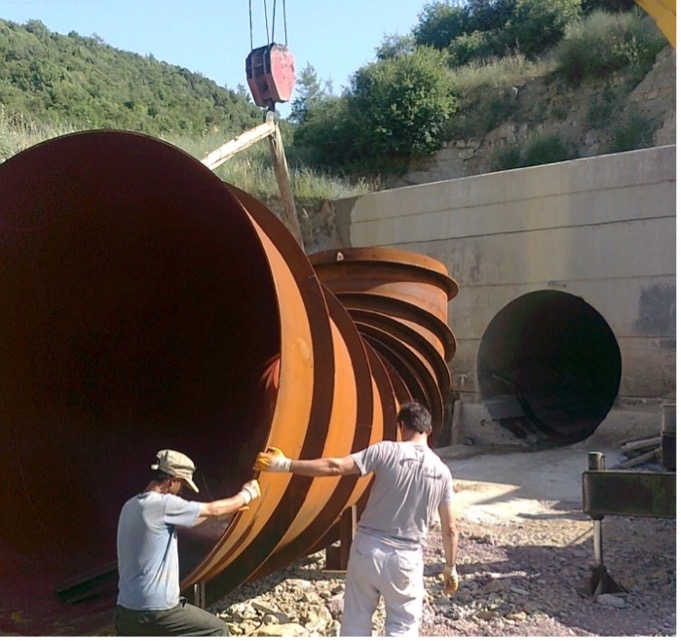

Bu projede Dipsavak Tünel Boyu 400 metredir. Tünel içerisine yerleştirilen bütün ekipmanlar tünelin çıkışındaki noktadan içeri alınmıştır. Bunun için özel olarak tasarladığımız raylı bir sistemi tünelin içerisine kurduk ve devasa boyutlardaki bütün borular, dirsekler, tranzisyonlar ve aksesuarları rayların üzerinde yürüterek montaj yapılacak noktalara ulaştırılmıştır |
