سد وادى عرده
يُعدّ سدّ عرادة في منطقة الباحة بالمملكة العربية السعودية صرحًا حيويًا شُيّد في منطقة وعرة مرتفعة لتوفير مياه الشرب والسيطرة على الفيضانات المفاجئة.
هندسة متطورة في بيئات صعبة
نُسخّر قوة المياه وسط المنحدرات الشديدة والظروف المناخية القاسية.
في سد عرادة، نتحكم في مخزون مائي يبلغ 68 مليون متر مكعب وفقًا لأعلى معايير السلامة، باستخدام أربعة أنظمة بوابات ضخمة وأنظمة صمامات دقيقة مُثبّتة على هيكلين فولاذيين، يبلغ عرض كل منهما مترين وارتفاعه مترين، يمرّان عبر جسم خرساني يبلغ ارتفاعه 69 مترًا.
بصفتنا شركة كيت للهندسة، قمنا بتصميم وتركيب وتشغيل الأنظمة الهيدروميكانيكية التي تُدير الوظائف الأكثر أهمية لهذا الصرح الضخم، مما يضمن استمرارية التشغيل في أصعب الظروف الصحراوية.
الخصائص الإنشائية والسعة والموقع
نوع السد: سد خرساني جاذبي
الموقع: منطقة الباحة (المرتفعات الجنوبية الغربية للمملكة العربية السعودية).
ارتفاع الجسم: 69 مترًا.
طول القمة: حوالي ٢١٧ مترًا.
حجم الخرسانة: حوالي ٢٥٠,٠٠٠ متر مكعب.
سعة التخزين الاستراتيجية: ٦٨ مليون متر مكعب.
مجمع التصميم العام
|
AR |

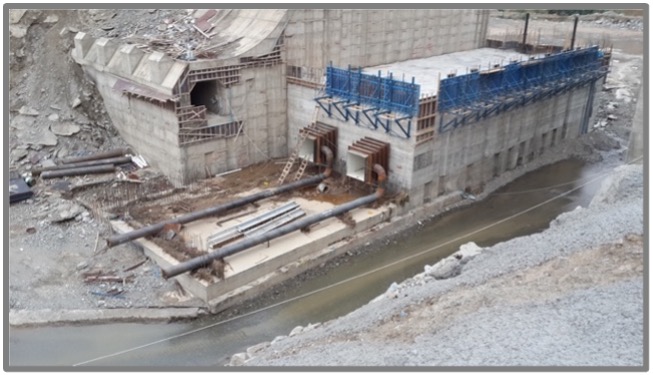

رسومات تصميمية لقناة تصريف المياه السفلية ومجموعة البوابات |

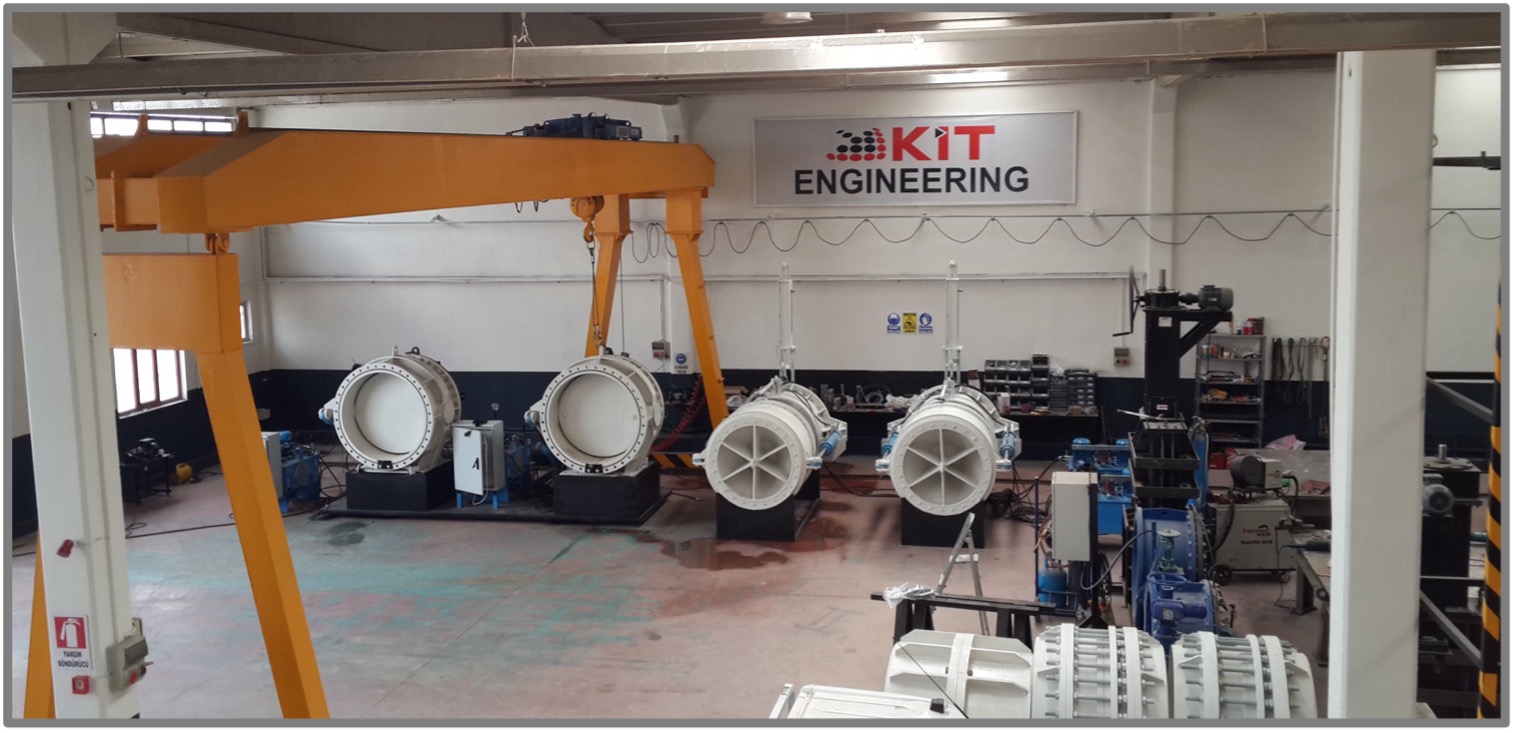

معدات هيدروميكانيكية مصممة ومصنعة ومجمعة ومشغلة.
|
NO |
EQUIPMENT NAME / DESCRIPTION |
DIMENSION |
WEIGHT (ton) |
UNIT |
QNTY |
|
1 |

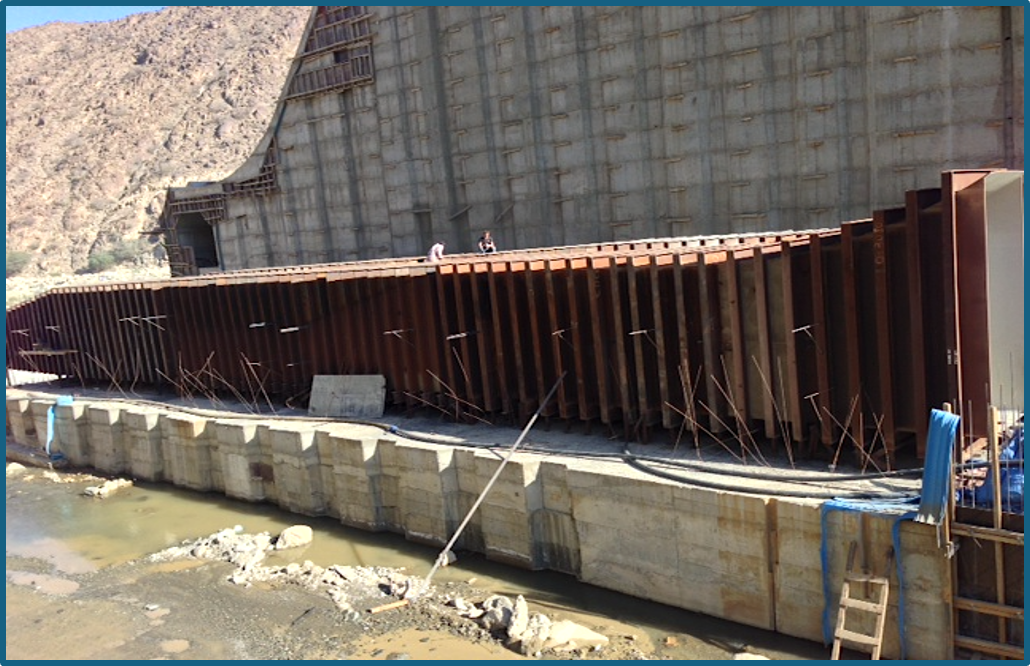

Bottom Outlet Steel Lining / بطانة فولاذية للمخرج السفلي |
3200x2000 |
450 |
m |
80 |
|
2 |

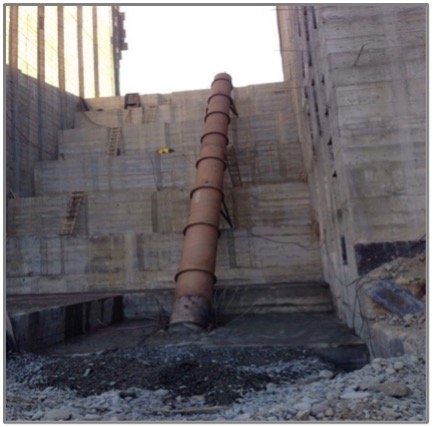

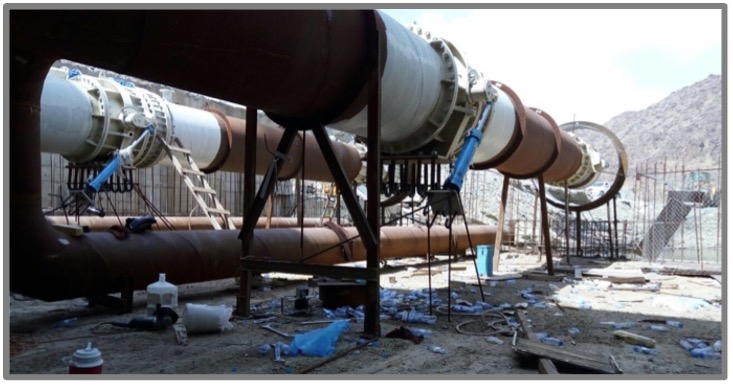

High Level İnlet Steel Conduit / قناة فولاذية لمدخل العالي |
Ø1200x10 |
30 |
m |
85 |
|
4 |
Branch line Carbon Steel Pipe / خط فرعي من أنابيب الصلب الكربوني |
Ø600x6,3 |
24 |
m |
250 |
|
5 |

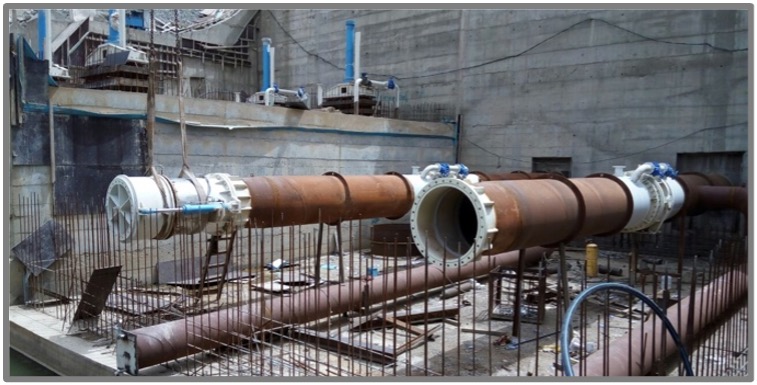

Butterfly Valve / صمامات فراشة |
Ø1200 PN6 |
- |
Set |
2 |
|
6 |
Dismantling Joint / وصلة فك |
Ø1200 PN6 |
- |
Set |
2 |
|
7 |

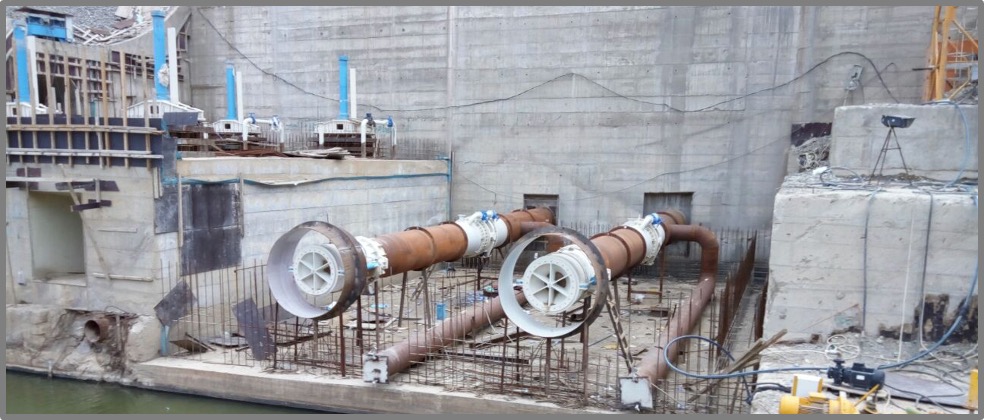

Howel Bunger Valves /صمام هاول بانجر |
Ø1100 PN6 |
- |
Set |
2 |
|
8 |

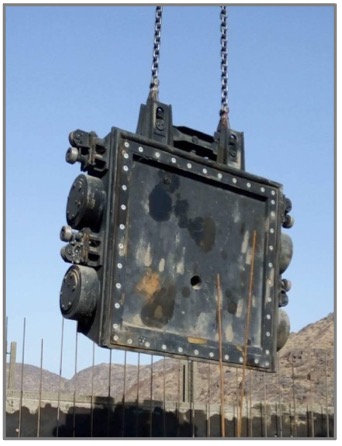

Sliding Gate Valves / بوابة منزلقة |
2000x2000 |
- |
Set |
4 |
|
9 |

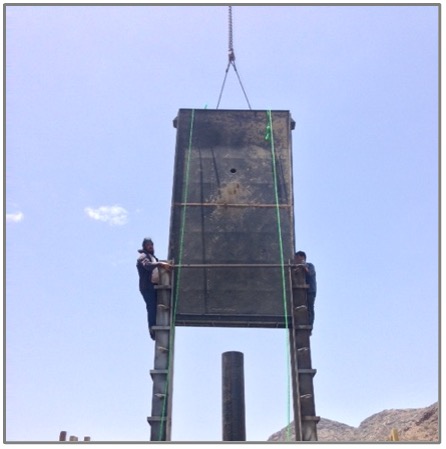

Stoplog Gate and Lifting Beam / بوابة إيقاف وعارضة رفع |
2500x4500 |
- |
Set |
4 |
|
10 |
Butterfly Valves and Dismantling Joint / صمامات فراشة ووصلة فك |
DN600 PN10 |
- |
Set |
8 |
|
11 |

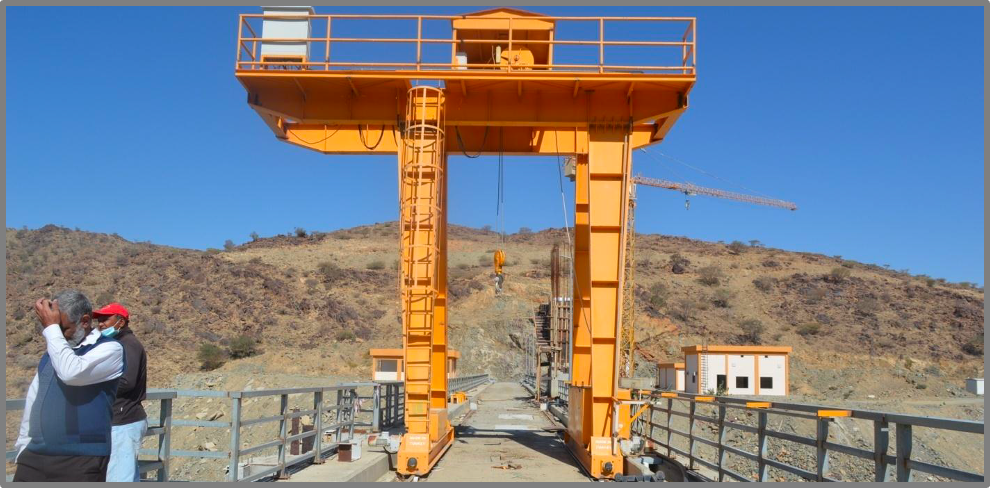

Gantry Crane / رافعة جسرية |
5t |
- |
Set |
1 |
|
12 |
Valve Chamber Crane / رافعة غرفة الصمامات |
10t |
- |
Set |
19 |
